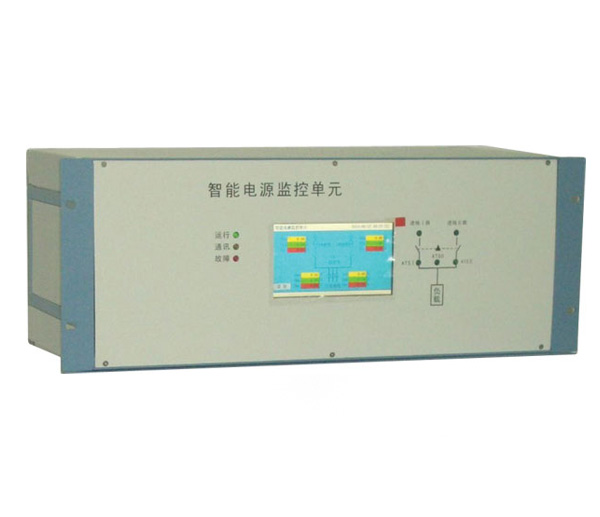

CX2000智能電源監控單元是我公司根據變電站站用交流系統實行無人值守要求而開發的新產品，專門用于雙電源切換開關ATS(自動轉換開關)的監測和控制，并且集成了母線電量監測、電能計算、饋線監控等功能，功能強大、集成程度高；六種工作模式供用戶自由選擇，實現四遙功能，可方便接入綜合自動化系統。本監控集成了一些常見的保護功能，可以第一時間發現問題并進行保護操作，能有效降低站用電源故障的發生。

1、采用ARM嵌入式系統，自帶5寸數字TFT真彩色觸摸屏，全中文菜單，在線幫助，操作簡便；

2、交流雙路切換ATS控制和監測，六種工作模式：固定1路、固定2路、一路優先、二路優先、二路自動、停止供電；可“本地/遠程”操作，重要操作均有密碼保護；

3、具有接地保護、過流保護功能；

4、具備RS485接口通信功能，采用MODBUS協議，實現四遙功能；

5、事件記錄功能，事件分辨率為1ms，具有掉電保持功能，現場可以查詢記錄；

6、可擴展故障錄波功能，方便事故分析；

7、具有自檢功能，能夠監測自身發生的故障并告警；

8、設置啟動繼電器閉鎖出口，保證動作的高可靠性；

9、實時時鐘，可軟件對時；

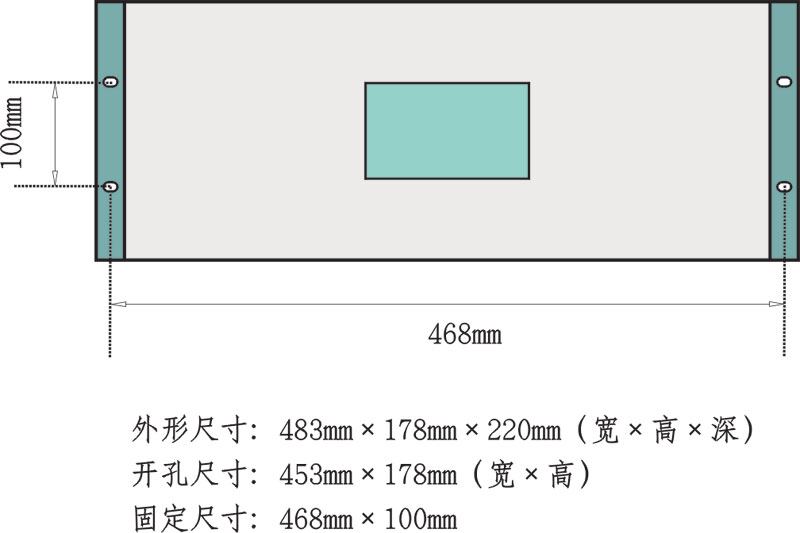

10、采用19”機箱，方便安裝維護；

11、具備擴展通信功能，可以擴展下層的開關監測模塊和饋線監測模塊；

12、在線升級功能，軟件可以在線升級，無需拆卸和開蓋。

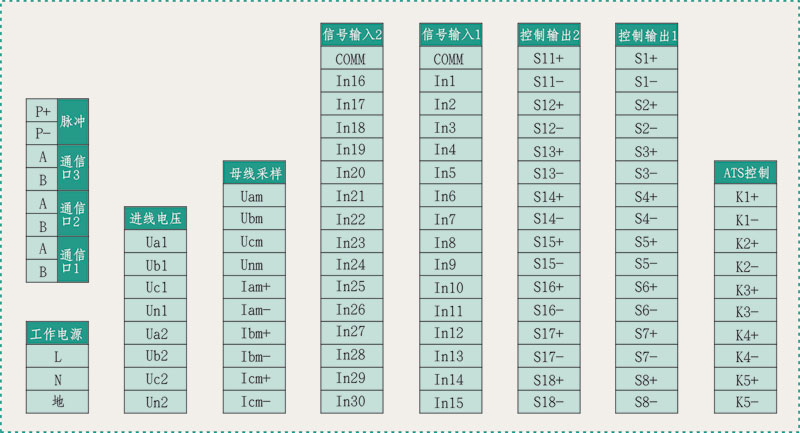

1、通信口：通信口1后臺通信RS485，通信口2對下層通信RS485，通信口3保留;

2、Ua1～Uc1為1路進線電壓采樣端子，Ua2~Uc2為2路進線電壓采樣端子；

3、Uam～Unm為母線3相電壓采樣端子，三相三線時相線B接到Unm上;

4、Iam+～I(xiàn)cm-為母線3相電流采樣端子，I0+和I0-為零序電流采樣端子;

5、ATS控制部分為5路無源常開觸點信號，可以控制ATS或者其他電操機構，信號輸出1和2也是無源常開觸點信號，信號輸出1的8路觸點已經固定了輸出名稱，信號輸出2的8路觸點可以根據客戶定制輸出內容，也可定義為控制輸出使用。

6、30路無源開關量采集接口，其中前4路已經固定，其余信號可以由客戶自定義配置，可在現場修改。
