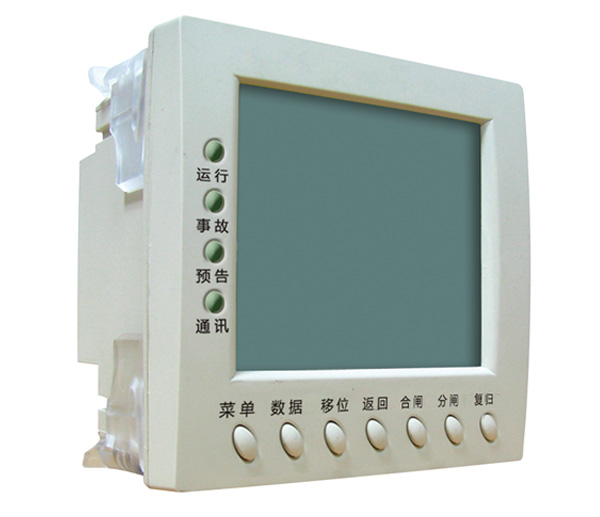

CX7000系列馬達保護器（以下簡稱測控裝置），是由我司在多年研制生產電動機保護產品經驗及充分研究國內外產品、用戶需求和低壓抽屜柜的基礎上新一代全功能電動機測控裝置。該測控裝置具有先進的現場總線，基于微處理器技術，采用模塊化結構；由微處理器來執行電動機的保護、監測及控制功能，與接觸器、軟起動器、塑殼斷路器配合為低壓交流電動機回路提供了一整套集控制、保護、監測和總線通訊于一體的解決方案。

  取代了熱繼電器、熱保護器、漏電保護器、欠電壓保護器，取消了時間繼電器、中間繼電器、輔助繼電器、電流互感器、儀表、控制和選擇開關、指示燈、可編程控制器、變送器等多種附加元件，大大簡化了系統接線的難度；避免了因電機過載、堵轉、斷相、三相電流不平衡、接地、過欠壓、漏電等故障而導致的生產事故；是智能化系統的理想選擇。

  本裝置適用于交流50HZ，額定電壓AC380V/660V，額定電流在800A的交流異步電動機，廣泛用于電力、石化、輕工、煤炭、紙業、鋼鐵、冶金、紡織等行業。



△ 集全面的電動機數字保護、綜合電量測量及保護控制、運行狀態監視、保護動作記錄及網絡通訊、模擬量輸出與一體。

△ 系統具有靈活的運行控制方案，可以實現直接啟動、電阻降壓啟動、雙向運行、星三角啟動、自耦變壓器啟動等不同的運行模式，可以靈活配置使用鍵盤啟動，端子啟動和通訊啟動不同的啟動控制方式。

△ 具有短路保護、堵轉保護、啟動時間過長保護、過熱保護、接地保護、三相電流不平衡保護、過壓保護、欠壓保護、定時限過載保護，保證電動機安全可靠運行。

△ 具有tE時間保護，適用于增安型電動機的數字保護。符合有關增安型防爆電動機過載保護的規程（GB3636.3-2000）。

△ 具有內帶自記憶回路，無需外配單獨電源模塊即可實現晃電自起動功能，可以實現電機的分批再啟動。

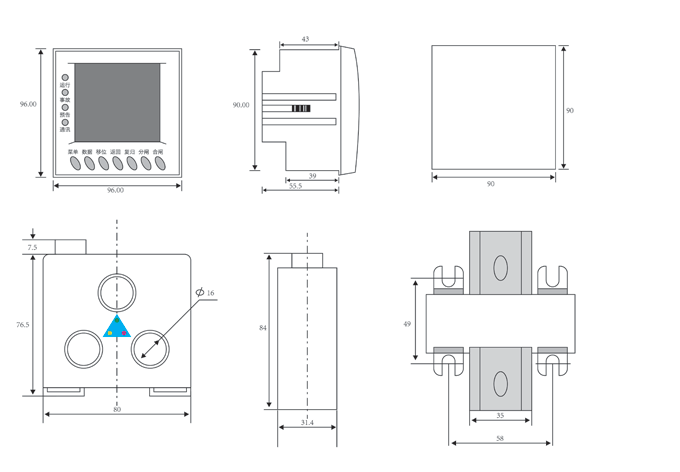

△ 超小型化設計，可就地安裝在操作箱、控制臺和各種開關柜、抽屜柜上（MNS、GCS、GCK、GGD等）。屏后尺寸僅90×90×56mm。

△ 配備專用小型穿心式電流互感器（1200A以下），對于小功率電動機可免去外部CT，節省成本。

△ 8路開關量輸入監測，且有128個SOE事件記錄功能，包括事件的類型、動作發生時間，事件記錄可在裝置界面上查看及通訊上傳，便于故障分析事件原因（事件記錄數量可擴充）。

△ 5路繼電器智能化控制輸出，實現保護跳閘輸出、報警輸出、控制輸出及其它遙控功能。

△ 模擬量輸出功能可選對應不同的參數，滿足用戶更多需求。

  實現三相全電量測量，三相電壓、電流、功率因數、有功功率、無功功率、視在功率、有功電能、無功電能等多種測量值既可以就地在LCD面板上顯示，也可遠傳至監控主機。可以完全取代測量儀表、電能表、信號燈、熱繼電器等常規電器元件，減少柜內線纜及現場施工量。

  具有遠方通訊功能。采用RS-485通訊接口和標準MODBUS規約，可以將測控信息、開關量狀態和變位信息、保護動作信號、SOE事件內容等上傳至后臺監控主機，構成電機馬達控制中心，實現遠方的集中管理和監控。

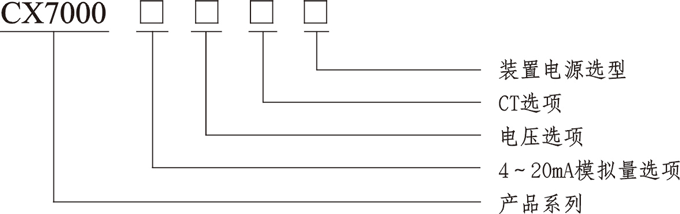

模擬量選項電壓選項CT選項電源選項

訂貨CT選型表

  例如：CX70001123表示有420mA輸出；應用電壓等級選用380V；CT選項為CT21KW
