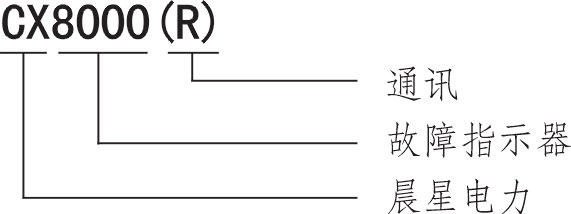

CX8000系列接地及短路故障指示器是配套安裝在配電網絡系統中的環網柜、電纜分支箱、箱變上，用于指示相應電纜的短路和單相接地故障的一種實時監測裝置。配電網絡系統發生故障，工作人員可借助指示器的報警指示，迅速確定故障區段，并找出故障點；同時報警信息可實時發送到監控中心，在監控屏幕上顯示故障所在的區域和具體位置，引導巡線人員迅速確定故障區段并找出故障點。該指示器為解決故障查找問題提供了最佳途徑，對提高工作效率、縮短停電時間、迅速恢復供電、提高供電可靠性和經濟效益，有著十分重要的意義。



  短路傳感器在工作中檢測供電線路中電流，當線路發生故障時電流達到或超過短路電流的整定值時，短路傳感器發出報警信號，通過光纖傳輸給主機,主機接受到此信號后，產生相應的報警指示信號，同時可將信號發送到主控系統。



  接地傳感器在工作中檢測線路的零序電流，當線路發生接地故障時，接地電流達到或超過接地電流的整定值時，接地傳感器發出報警信號,通過電纜傳輸給主機，主機接受到此信號后，產生相應的報警指示信號，同時可將信號發送到主控系統。



  主機可根據不同報警指示信號驅動相應繼電器動作，用以進行信號的遠程傳輸；也可接收遠方的復位信號，對主機進行遠程復位操作。



  當指示器產生報警后，在整定的時間內，若無人進行復位，指示器可自動復位。



  當指示器產生報警后，可通過按下指示器主機面板上的按鈕清除報警狀態。對指示器進行測試必須在無報警信號的情況下進行，可按住前面板的按鈕并保持2秒鐘，所有面板上的指示燈閃爍，說明工作狀態正常，再按此按鈕可恢復成常態。



  其短路部分原理與翻牌顯示原理相同。接地部分檢測線路零序電流作為判斷依據，顯示方式是通過面板上的指示燈來完成的。當電纜系統出現故障時，如果面板上的接地指示燈亮，表明電纜系統發生了接地故障；如果面板上的某兩相短路指示燈亮，表明這兩相發生了短路故障。

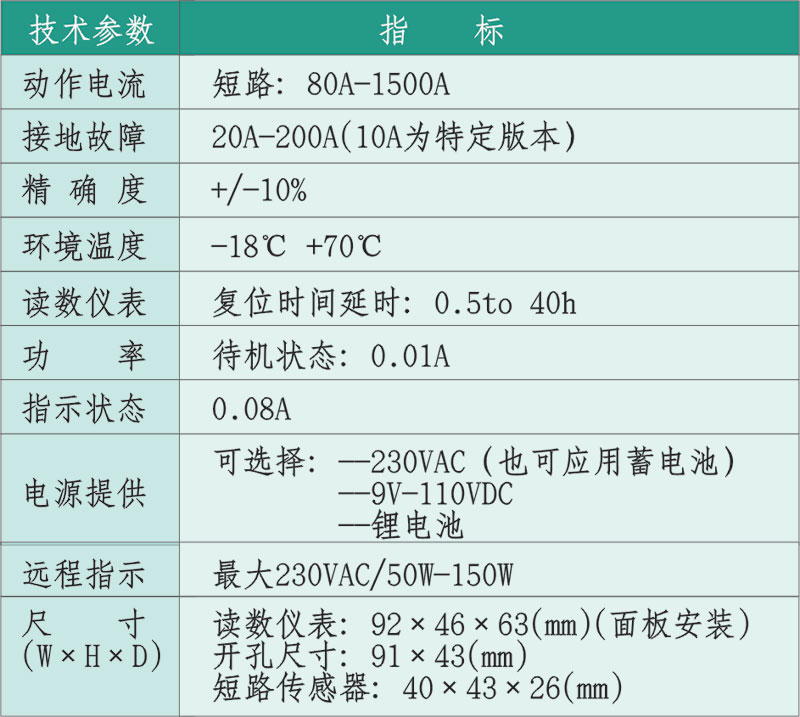

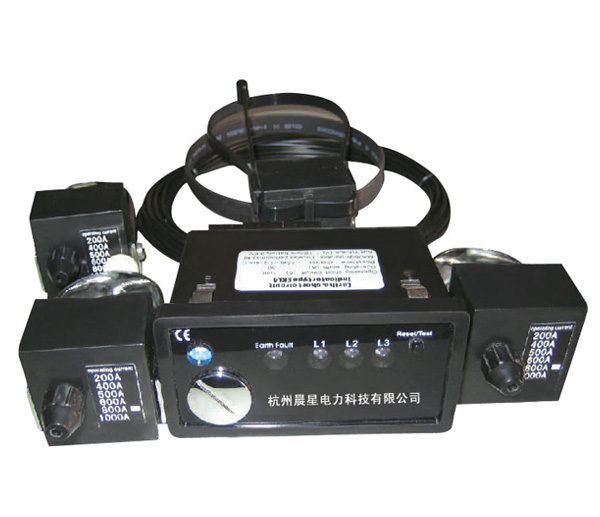

在主機背面可見一圓形三孔栓（L1.L2.L3）與一個單孔栓，及用以檢測故障的電流傳感器數據輸出信號與主機鏈接的接口。

△ 具體安裝辦法如下：

① 將對應A相的短路電流傳感器與L1相鏈接

② 將對應B相的短路電流傳感器與L2相鏈接

③ 將對應C相的短路電流傳感器與L3相鏈接

  安裝時先將各接頭處的光纖帽擰松，將光纖插入光纖接口內，再擰緊光纖帽即可（三孔栓上用來遮擋光纖接口的黑色圓形塑料片在安裝前需擰下光纖帽將其去掉）

  ※ 注：在安裝過程中，主機接收部位的光敏管可能感光，導致面板上的指示燈閃亮，此時需將指示器進行手動復位。復位方法：按住面板上的“復位/檢測”按鈕2秒鐘以上，所以指示燈開始閃亮即可。
