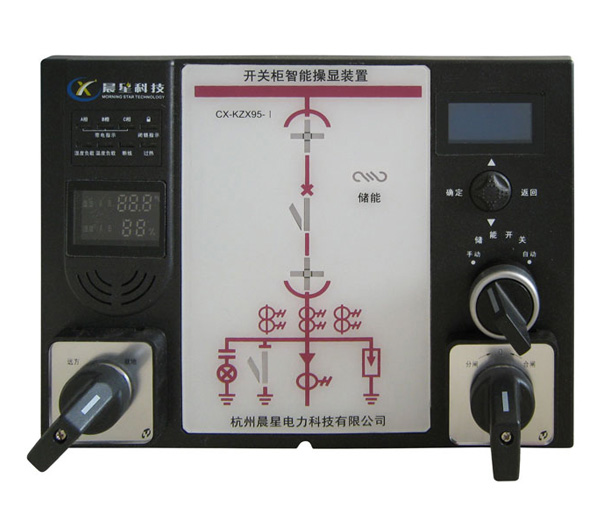

CX-KZX95-Ⅰ開關柜智能操顯裝置是我公司最新自主研發并針對當前中壓系統開關柜技術發展而設計的一種新型的模塊化、智能型的操作測量顯示裝置。用于3-45KV戶內的開關柜、使用于中置柜、固定柜、環網柜等多種開關柜。

  可以帶1～2路溫濕度控制；可顯示現場的溫濕度值，并且用戶可以根據需要自行設置溫濕度的上下限。濕度設定范圍0%RH～99%RH，濕度回差0%RH～20%RH，溫度設定范圍-40℃～120℃，溫度回差0℃~20℃。加熱器斷線時，蜂鳴器報警，加熱器指示燈閃爍。



  模擬圖面板可采用高亮度液晶屏幕，根據用戶的一次接線方式，電壓等級設置模擬圖，將斷點部分用動態方式表示，構成實時動態指示。



  A.分合閘顯示 B.接地指示 C.儲能指示 D.工作位置指示 E.試驗位置指示 F.手車進出過程中狀態指示 G.斷路器，接地開關的防誤閃爍指示



  A.分合閘操作 B.儲能操作 C.遠方/就地操作



△ 斷路器合閘狀態，誤將手車從試驗位置推到工作位置時，語音提示“請分?jǐn)嗦菲?rdquo;。

△ 接地開關合閘狀態，誤將手車從試驗位置推到工作位置時，語音提示“請分接地開關”。

△ 斷路器合閘狀態，接地開關合閘狀態，誤將手車從試驗位置推到工作位置時，語音提示“請分?jǐn)嗦菲鳎?qǐng)分接地開關”。

△ 當柜體主回路通電時，柜前有人停留時，語音提示“本柜主回路已帶電”。



A.LED啟輝電壓（KV）：額定電壓×0.15～0.65

B.閉鎖啟動電壓（KV）：額定電壓×0.65

※ 注：如用市電試驗時，請?jiān)谳斎攵舜?lián)0.1uF/275V電容或30K/2W電阻。



  用戶可以在液晶里進行設置，如果需要開啟，進入設置菜單進行設置。一旦開啟，在柜子帶電的情況下，可以實現的功能是：當產品感應到有操作人員時，產品可以自動語音提示操作人員“本柜主回路已帶電”。



△ 通訊采用隔離RS485半雙工通訊；同一485總線可接設備：64

△ 波特率：2400

△ 通訊協議：ModBus
