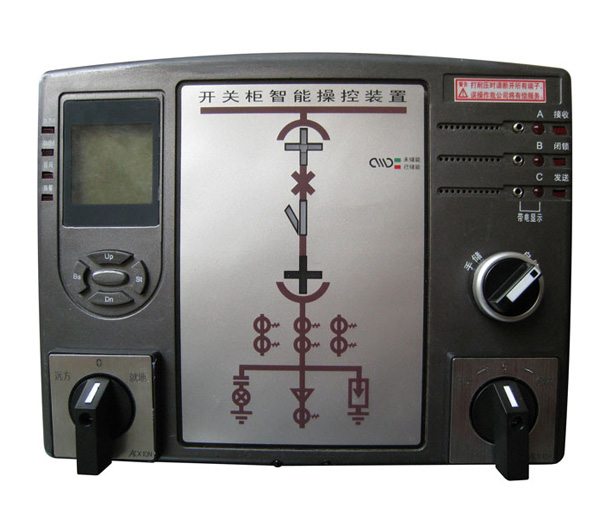

CX-KZX系列產品是我公司最新自主研發并針對當前中壓系統開關柜技術發展而設計的一種新型的模塊化、智能型的操作測量顯示裝置。用于3-45KV戶內的開關柜、使用于中置柜、固定柜、環網柜等多種開關柜。產品采用PC+ABS阻燃材料外殼。

△ 斷路器狀態指示（無源接點輸入）：合閘時，合閘觸點閉合，紅色模擬條亮；分閘時，分閘觸點閉合，綠色模擬條亮。

△ 斷路器位置指示（無源接點輸入）：工作位置觸點閉合時，紅色垂直模擬條亮；實驗位置觸點閉合時，綠色水平模擬條亮。

△ 彈簧儲能指示（無源接點輸入）：觸點閉合，紅色燈亮，表示已儲能；觸點斷開，紅色燈滅，表示未儲能。

△ 接地閘刀位置指示（無源接點輸入）：觸點閉合，紅色模擬條亮，表示接地合閘；觸點斷開，綠色模擬條亮，表示接地斷開。

※ 注：失電狀態下發光指示均不亮，以上接點信號均來自斷路器的輔助接點。

△ 傳感器數量：二路溫濕度。

△ 啟動加熱：當環境溫度≤設定的溫度下限時（CLo）,或當環境濕度≥設定的濕度（Sd）加濕度回差（SdHC）時，或按“Bs”鍵不放超過3秒進入強制加熱時，啟動加熱。

△ 退出加熱：在自動模式下，當環境溫度≥設定的溫度下限（CLo）加溫度回差（CHC0，且環境濕度≤設定的濕度（Sd）時，退出加熱；在強制加熱狀態時，再按“Bs”鍵不放超過3秒，進入自動狀態，當環境溫度≥設定溫度下限（CLo）加溫度回差（CHC）時，退出加熱。

△ 啟動降溫：當環境溫度≥設定的溫度上限（CHi）時，啟動風機降溫。

△ 停止降溫：當環境溫度≤設定的溫度上限（CHi）減回差溫度（CHC）時，并且環境濕度≤設定的濕度（Sd）時，停止風機降溫。

△ 強制加熱：需要按“Bs”鍵不放超過3秒進入強制加熱狀態；再按“Bs”鍵不放超過3秒進入自動加熱狀態，退出強制加熱。強制加熱狀態必須在環境溫度≤設定溫度上限（CHi）減溫度回差（CHC）時，才起作用，否則強制加熱不起作用。強制加時液晶顯示右上角顯示“UL”。

△ 斷線報警：任何一路加熱器或風扇斷線，斷線報警指示燈亮。



△ 當斷路器合閘時，誤推手車，則斷路器紅燈亮，語音提示“請分斷路器”；

△ 當接地開關閉合時，誤推手車，則有語音提示“請分接地開關”；

△ 當接地開關和斷路器都閉合時，誤推手車，則語音提示“請分接地開關”；

△ 當接地開關閉合時，若預合斷路器，則語音提示“請分接地開關”；

△ 當沒有儲能或儲能未完成之前存在預合動作，則語音提示“請儲能后再合斷路器”；

△ 當斷路器、手車或二者接點邏輯錯誤時，語音提示“請檢查輸入接點”。



  本設備具有RS485通訊接口，通訊協議為MODBUS-RTU，可實時傳送手車位置狀態、斷路器位置狀態、彈簧儲能狀態、接地開關狀態、加熱、降溫、手動、報警等一系列參數。



  在設置時間內未操，并人體離操控30cm外時，LCD背光及柜內照明開關自動關閉，只要人體離操控30cm以內時，LCD背光及照明開關自動打開。



  具有可編程測量，綜合顯示電流、電壓、功率、功率因素、電能等電氣參數。
