CX-KZX-CW無線測溫系統為國內領先水平的電力高壓設備溫度在線監測系統。該系統設計構思獨特，采用無線傳輸溫度信號，理想地實現了一次高壓設備和二次監測設備的電氣隔離，保證了系統運行的安全可靠。是一項在電力安全運行、維護領域有著廣泛應用價值和前景的新型高科技產品。是傳統測溫方式的一次革命。

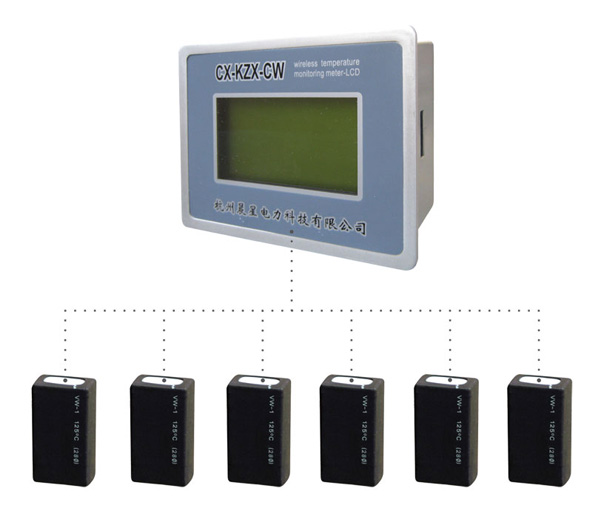

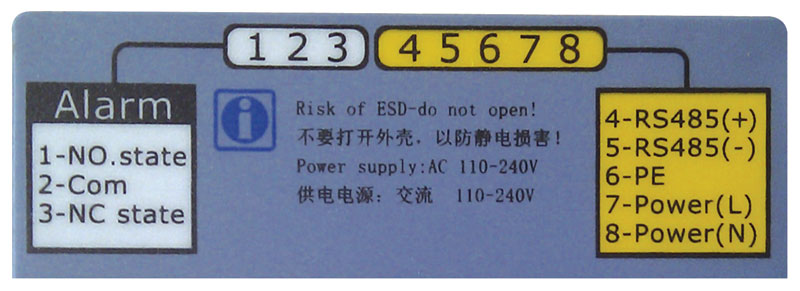

  本產品采用先進的測溫電子元件與無線傳輸方式相結合。將溫度傳感器緊貼到高壓設備、母線或電纜接點、斷路器觸頭等位置，安裝快捷方便，直接測量溫度。利用2.4G的zigbee射頻技術傳遞溫度信息，實現了傳感器和被測點等電位，安全可靠。傳感器由高能鋰電池供電，壽命長達5年。監測儀配有液晶顯示器實時顯示所有被測點溫度，超溫告警時有常開和常閉兩組信號節點輸出。裝置具有標準RS485串行通信口，可直接與上位計算機相聯組成本地溫度監測網絡。還可以通過局域網或GPRS移動通信網將所有數據上傳監控中心，組成大范圍的遠方溫度監測網絡。并提供上位機接收、存儲、打印、數據分析程序軟件。也可以通過綜自將數據上傳。



  ※ 安全性高

  溫度傳感器和被測點等電位。采用射頻技術傳輸溫度數據，沒有任何外接連線。而光纖測溫方式有光纖引出，從而安全性降低。

  ※ 可靠性高

  射頻技術不受震動以及灰塵的影響。而紅外測溫方式會因震動以及灰塵的原因而降低可靠性和測溫精度。

  ※ 組網靈活

  系統可通過RS485總線，組成本地溫度監測網絡。還可以通過局域網或GPRS移動通信網將所有數據上傳監控中心，組成大范圍的遠方溫度監測網絡。

  ※ 安裝方便

  溫度傳感器體積小，可以方便的安裝在開關觸頭，電纜接頭等安裝空間狹小的被測點上，與接收裝置之間沒有接線。而光纖測溫方式需要放置光纖。紅外測溫方式需要調整接收裝置的位置。安裝都不方便。



溫度監測儀性能指標

溫度傳感器性能指標

  CX-KZX-CW系統通過連續監測高壓設備的運行溫度，可確定設備的過熱程度，當發生超溫時，系統能夠發出報警指示。

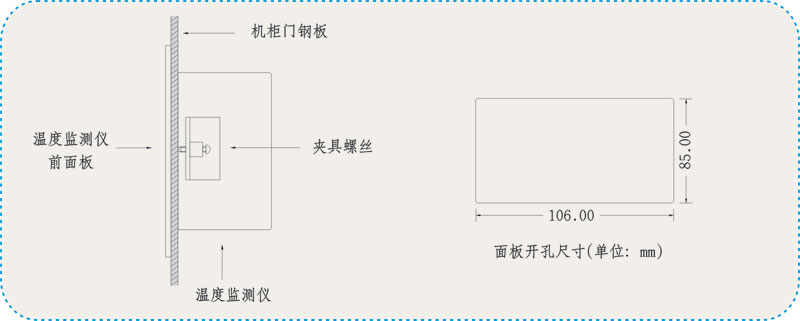

  對于高壓開關柜測溫，一般每個開關柜配一套監測儀，一套監測儀可帶3至12個溫度傳感器，監測儀安裝在開關柜的柜門上。對于電力系統室外站，可根據具體情況決定監測儀的安裝位置和溫度傳感器的數量。

  對于有人置守的變電站，監測儀可通過標準RS485總線將數據傳至主控室后臺計算機，計算機安裝單機版分析監測軟件組成本地監測網絡。對于無人置守的變電站，可通過系統局域網或GPRS移動通信網將數據傳至監控中心服務器，服務器安裝網絡版分析監測軟件組成遠方監測網絡。也可以通過變電站綜自將數據上傳。每個站最多可接128套監測儀。

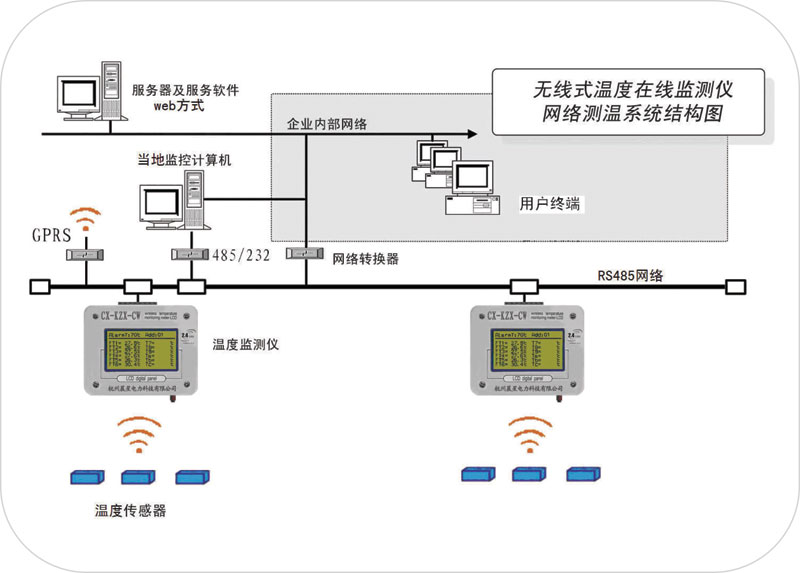

  下圖顯示了無線測溫網絡的組成

無線測溫網絡組成

主要參數
