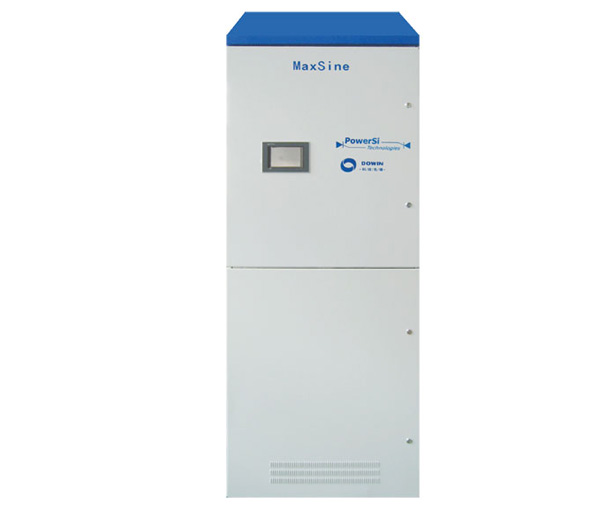

有源電力濾波裝置CX-MaxSine是一種基于電流實時檢測和補償電流注入技術的大功率電力電子裝置。

  其工作原理為：通過實時檢測負載電流波形，得到需要補償?shù)闹C波電流成分，并將其反向，通過控制IGBT的觸發，將反向電流注入供電系統，實現濾除（抵消）諧波功能，從而提高電氣系統安全可靠性、達到節能增效的目的。

  該裝置能同時動態實時濾除全部諧波或多種選定的諧波；采用矢量篩選技術，可對2到50次之間的諧波進行有選擇的補償或者對全部的諧波進行補償。

  在濾除諧波的同時能動態補償基波無功，提高功率因數。也可以在0無功功率的情況下濾除諧波，避免無功反送情況出現。

  該裝置可對不平衡進行補償，避免負序電流對電網及電氣設備影響，并獨創了世界領先的PEBB智能功率模塊。

  本公司為國內客戶開發的多語言的用戶控制面板，完美支持中文菜單操作，可提供完整的現場電能質量信息。

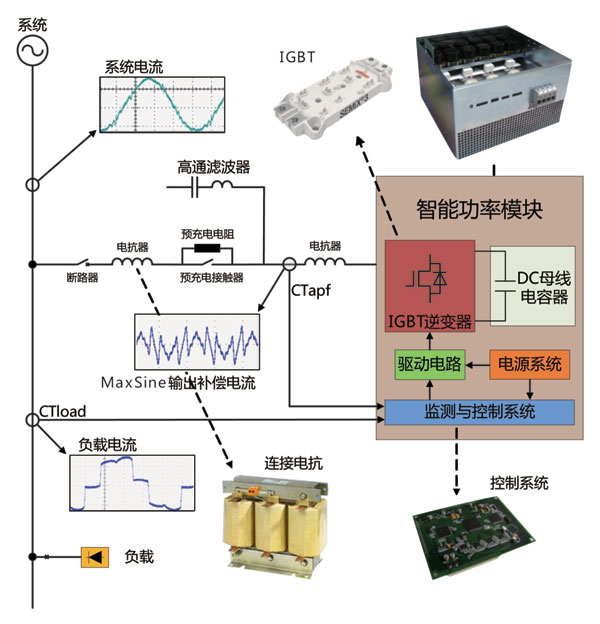

CX-MaxSine電氣原理圖

  根據《電能質量公用電網諧波》(GB/T14549-1933)，公用電網(380V系統)諧波電壓(相電壓)限值見下表：

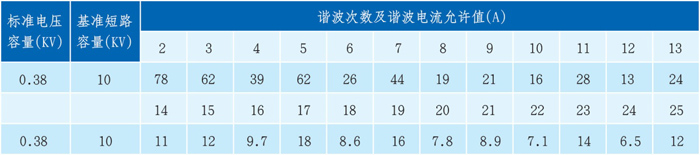

  注入公共連接點的諧波電流允許值見下表：

  當電網公共連接點的最小短路容量不同于上表的基準短路容量時，按下式修正表中的諧波電流允許值：

  Sk1公共連接點的最小短路容量，MVA；

  Sk2基準短路容量，MVA；

  Ihp上表中的第h次諧波電流允許值，A；

  Ih短路容量為Sk1時的第h次諧波電流允許值，A。

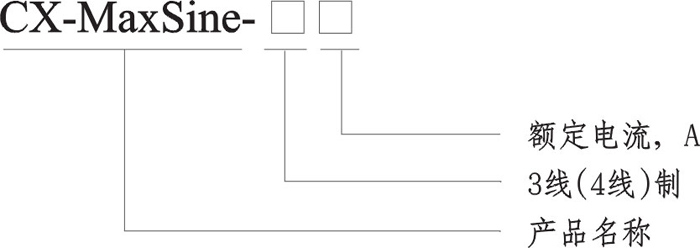

  說明：

  TL：三相三線制

  FL：三相四線制

  例如：

  CX-MaxSine-TL200，表示用于三相三線制系統，額定電壓380V，額定輸出相電流200A

  CX-MaxSine-FL100，表示用于三相四線制系統，額定電壓380V，額定輸出相電流100A（額定零線電流為其3倍，即300A）

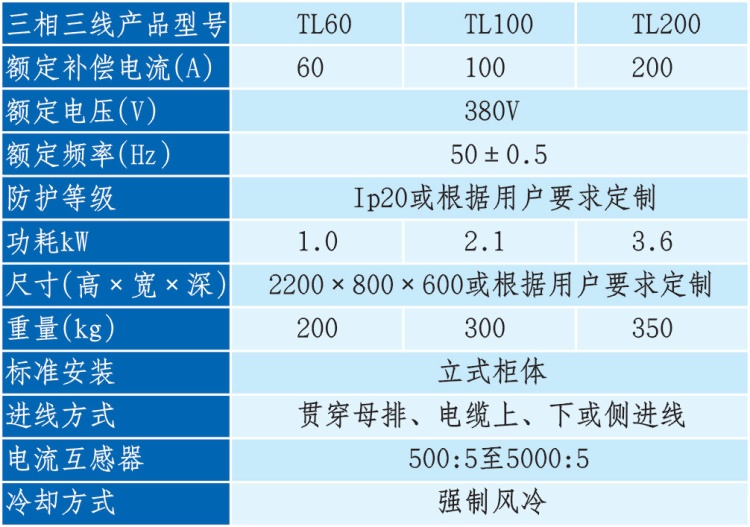

三相三線CX-MaxSine系列(CX-MaxSine-TL)

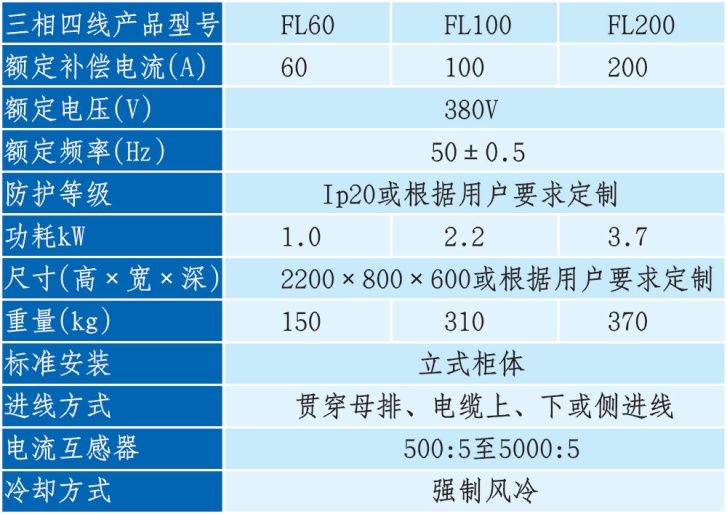

 三相四線CX-MaxSine系列(CX-MaxSine-FL)

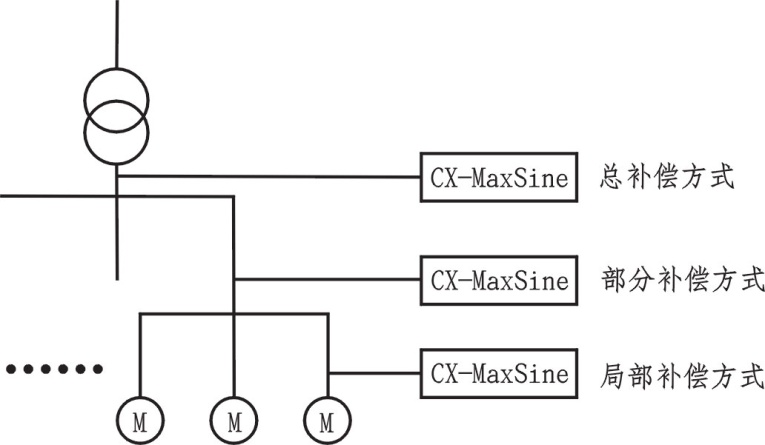

  三種補償方式

  在一個混合型配電系統中，當非線性負載數量龐大，單臺非線性負載容量較小時，適用總補償方案。

  配電系統中非線性負載集中在某幾條支路時，適用部分補償方案。

  配電系統中非線性負載集中，單臺容量較大時，適用局部補償方案。

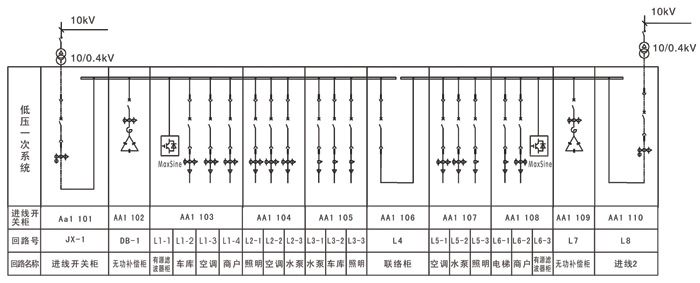

  樓宇負荷較分散且單個負荷容量較小，易采用總補償方式，在總進線處進行補償。
